United States Patent Application 2351055
Date of Patent June 13, 1944 Inventor(s) LOUISE LAKHOVSKY ANNE-MARIE

Tube for producing multiple wave lengths

Inventors:

LOUISE LAKHOVSKY ANNE-MARIE (N/A, N/A)

Applicant:

LOUISE LAKHOVSKY ANNE-MARIE (N/A, US)

Family ID:

23664677

Filed:

November 21, 1941

Publication Classification

U.S. Cl.:

USPC

336/170; 343/895; 315/53; 313/256; 343/872; 315/54; 315/40; 313/301; 336/182; 336/174; 336/208; 313/567; 336/92; 315/57; 336/105; 315/34; 315/58; 343/701

Description

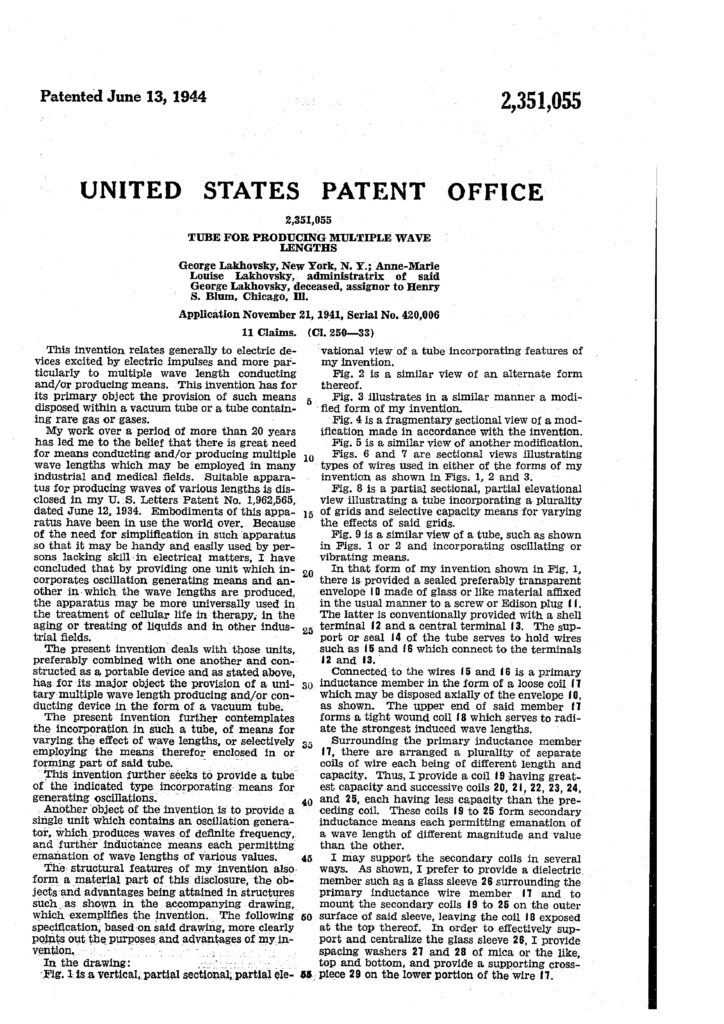

(1) UNITED STATES PATENT OFFICE
(2) 2,351,055
TUBE FOR PRODUCING MULTIPLE WAVE LENGTHS
(3) George Lakhovsky, New York, N. Y.; Anne-Marie Louise Lakhovsky, administratrix of said George Lakhovsky, deceased, assignor to Henry S. Blum, Chicago, Ill.
(4) Application November 21, 1941, Serial No. 420,006 11 Claims. (Cl. 250-33)

This Invention relates generally to electric devices excited by electric impulses and more particularly to multiple wave length conducting and/or producing means. This invention has for its primary object the provision of such means disposed within a vacuum tube or a tube containing rare gas or gases.
(5) My work over a period of more than 20 years has led me to the belief that there is great need for means conducting and/or producing multiple wave lengths which may be employed in many industrial and medical fields. Suitable apparatus for producing waves of various lengths is disclosed in my U. S. Letters Patent No. 1,962,565, dated June 12, 1934. Embodiments of this apparatus have been in use the world over. Because of the need for simplification in such apparatus so that it may be handy and easily used by persons lacking skill in electrical matters, I have concluded that by providing one unit which incorporates oscillation generating means and another in which the wave lengths are produced, the apparatus may be more universally used in the treatment of cellular life in therapy, in the aging or treating of liquids and in other Industrial fields.
(6) The present invention deals with those units, preferably combined with one another and constructed as a portable device and as stated above, has for its major object the provision of a unitary multiple wave length producing and/or conducting device in the form of a vacuum tube.
(7) The present invention further contemplates the incorporation in such a tube, of means for varying the effect of wave lengths, or selectively employing the means theref or enclosed in or forming part of said tube.
(8) This invention further seeks to provide a tube of the indicated type incorporating- means for generating oscillations.
(9) Another object of the invention is to provide a single unit which contains-an oscillation genera- tor, which produces waves of definite frequency, and further inductance means each permitting »
(10) emanation, of wave lengths of various values.
(11) t’he structural features of my invention also form a material part of this disclosure, the objects and advantages being attained in structures such as shown in the, accompanying drawing, which exemplifies the Invention.- The following specification, based on said drawing, more clearly polits out the purposes and advantages of my in- vention,.

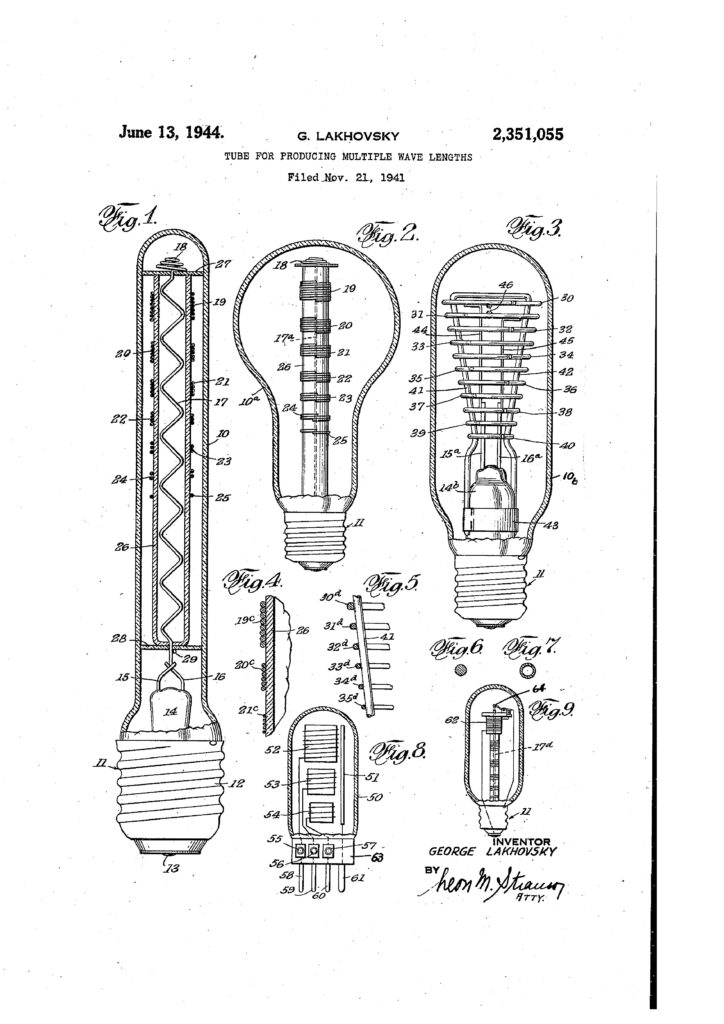

(12) In the drawing:
(13) x~’g. 1 is a vertical, partial sectional, partial ole- vational view of a tube incorporating features of my invention.
(14) Fig. 2 is a similar view of an alternate form thereof.
(15) 5 Fig. 3 illustrates in a similar manner a modi- fled form of my invention.
(16) Fig. 4 Is a fragmentary sectional view of a modification made in accordance with the invention.
(17) Fig. 5 is a similar view of another modification.
(18) 10Figs. 6 and 7 are sectional views illustrating ttypes of wires used in either of the forms of my invention as shown in Figs. 1, 2 and 3.
(19) Fig. 8 is a partial sectional, partial elevational view illustrating a tube incorporating a plurality of grids and selective capacity means for varying the effects of said grids.
(20) Fig. 9 is a similar view of a tube, such as shown in Figs. 1 or 2 and incorporating oscillating or vibrating means.
(21) 20In that form of my invention shown in Fig. 1, 2there is provided a sealed preferably transparent envelope 1 0 made of glass or like material affixed in the usual manner to a screw or Edison plug I .
(22) The latter is conventionally provided with a shell terminal 12 and a central terminal 13. The support or seal 14 of the tube serves to hold wires such as 15 and 16 which connect to the terminals 12 and 13.
(23) Connected to the wires 15 and 16 is a primary gp inductance member in the form of a loose coil 17 which may be disposed axially of the envelope 10, as shown. The upper end of said member 17 forms a tight wound coil 18 which serves to radiate the strongest induced wave lengths.
(24) 35Surrounding the primary inductance member 17, there are arranged a plurality of separate coils of wire each being of different length and capacity. Thus, I provide a coil 19 having greatest capacity and successive coils 20, 21, 22, 23, 24, and 25, each having less capacity than the preceding coil. These coils 19 to 25 form secondary inductance means each permitting emanation of a wave length of different magnitude and value than the other.
(25) I may support the secondary coils in several ways. As shown, I prefer to provide a dielectric member such as a glass sleeve 26 surrounding the primary inductance wire member 17 and to mount the secondary coils 19 to 25 on the ou.ter surface of said sleeve, leaving the coil 18 exposed at the top thereof. in order to elfectively support and centralize the glass sleeve 26, I provide spacing washers 27 and 28 of mica or the like, top and bottom, and provide a supporting cross- 55: piece 29 on the lower portion of the wire I1.

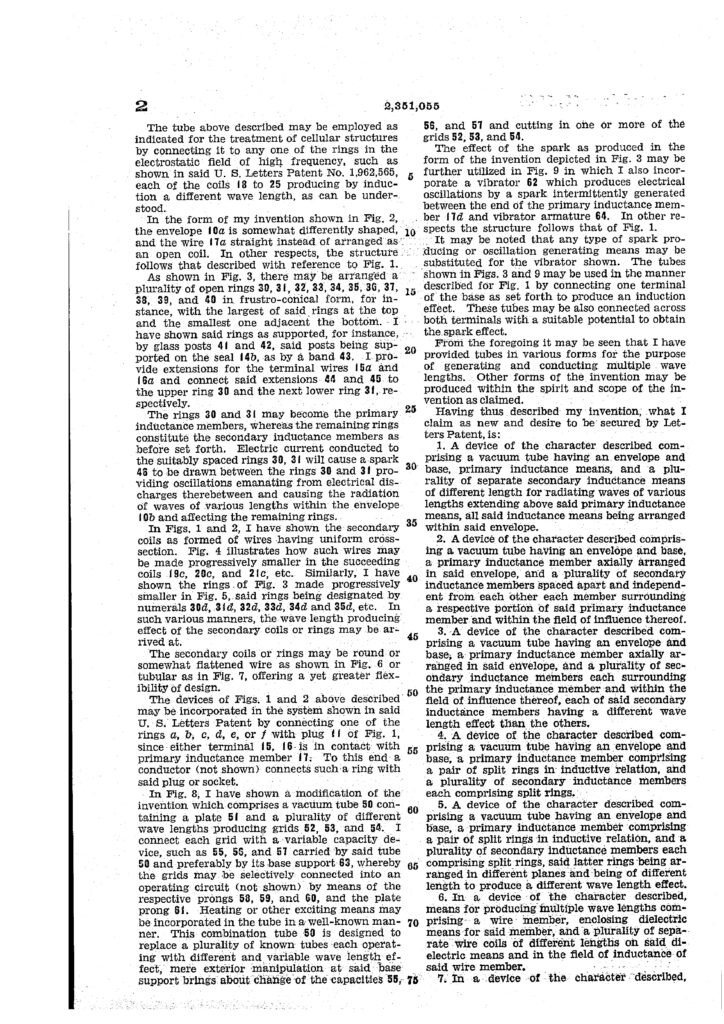

(26) The tube above described may be employed as indicated for the treatment of cellular structures by connecting it to any one of the rings in the electrostatic field of high frequency, such as shown in said U3. S. Letters Patent No. 1,962,565, each of the coils 18 to 25 producing by induction a different wave length, as can be understood.
(27) In the form of my invention shown in Fig. 2, the envelope 10Ga is somewhat differently shaped, and the wire 17Ta straight instead of arranged as an open coil. In other respects, the structure follows that described with reference to Fig. 1.
(28) As shown in Fig. 3, there may be arranged a plurality of open rings 30, 31, 32, 33, 34, 35, 3G, 37, 38, 39, and 40 in frustro-conical form, for in- stance, with the ]argest of said rings at the top and the smallest one adjacent the bottom. I have shown said rings as supported, for instance, by glass posts 41 and 42, said posts being supported on the seal 14b, as by a band 43. I provide extensions for the terminal wires 1 5a and 1 6a and connect said extensions 44 and 45, to the upper ring 30 and the next lower ring 31, respectively.
(29) The rings 30 and 31 may become the primary inductance members, whereas the remaining rings constitute the secondary inductance members as before set forth. Electric current conducted to the suitably spaced rings 30, 31 will cause a spark 46 to .be drawn between the rings 30 and 31 providing oscillations emanating from electrical discharges therebetween and causing the radiation of waves of various lengths within the envelope O b and affecting the remaining rings.
(30) In Figs. 1 and 2, I have shown the secondary coils as formed of wires having uniform cross- section. Fig. 4 illustrates how such wires may be made progressively smaller in the succeeding coils 19Bc, 20c, and 21 c, etc. Similarly, I have shown the rings of Fig. 3 made progressively smaller in Fig. 5, said rings being designated by numerals 30d, 31d, 32d, 33d, 34d and 35d, etc. In such various manners, the wave length producing effect~ of the secondary coils or rings may be arrived at.
(31) The secondary coils or rings may be round or somewhat flattened wire as shown in Fig. 6 or tubular as in Fig. 7, offering a yet greater flexibility of design.
(32) The devices of Figs. 1 and 2 above described may be incorporated in the system shown in said U. S. Letters Patent by connecting one of the rings a, b, c, d, e, or f with plug I i of Fig. 1, since either terminal 15, 16 is in contact with primary inductance member 17. To this end- a conductor (not shown) connects such a ring with said plug or socket.
(33) In Fig. 8, I have shown a modification of the invention which comprises a vacuum tube 50 containing a plate 51 and a plurality of different wave lengths producing grids 52, 53, and 54-. I connect each grid with a variable capacity de- vice, such as 55, 56, and 57 carried by said tube 50 and preferably by its base support 63, whereby the grids may be selectively- connected into an operating circuit (not shown) by means of the respective prongs 58, 59, and 60, and the plate prong 61. Heating or other exciting means may be incorporated in the tube in a well-known manner. ‘his combination tube 50 is designed to replace a plurality of known, tubes each operating with different and variable wave length ef- fect, mere exterior -manipulation at said ‘base support brings about-chanige of the capacities 55, 56, and 57 and cutting in one or more of the grids 52, 53, and 54.
(34) The effect of the spark as produced in the form of the invention depicted in Fig. 3 may be 5further utilized in Fig. 9 in which I also incorporate a vibrator 62 which produces electrical oscillations by a spark intermittently generated between the end of the primary inductance member 17d and vibrator armature 64. In other respects the structure follows that of Fig. 1.
(35) It may be noted that any type of spark producing or oscillation generating means may be substituted for the vibrator shown. The tubes shown in Figs. 3 and 9 may be used in the manner described for Fig. 1 by connecting one terminal 1..) of the base as set forth to produce an induction effect. These tubes may be also connected across both terminals with a suitable potential to obtain the spark effect.
(36) From the foregoing it may be seen that I have provided tubes in various forms for the purpose of generating and conducting multiple wave lengths. Other forms of the invention may be produced within the spirit and scope of the invention as claimed.
(37) Having thus described my invention, what I claim as new and desire to be secured by Letters Patent, is:
(38) I. A device of the character described comprising a vacuum tube having an envelope and base, primary inductance means, and a plurality of separate secondary inductance means of different length for radiating waves of various lengths extending above said primary inductance means, all said inductance means being arranged 35within said envelope.
(39) 2. A device of the character described comprising a vacuumn tube having an envelope and base, a primary inductance member axially arranged 40- in said envelope, and a plurality of secondary inductance members spaced apart and independent from each other each member surrounding a respective portion of said primary inductance member and within the field of influence thereof.
(40) 45 3. A device of the character described comn- prising a vacuum tube having an envelope and base, a primary Inductance member axially arranged in said envelope, and a plurality of secondary inductance members each surrounding the primary inductance member and within the field of influence thereof, each of said secondary inductance members having a different wave length efl’ect than the others.
(41) 4. A device of the character described corn- prisinig a vacuum tube having an -envelope and base, a primary inductance member comprising a pair of split rings in inductive relation, and a plurality of secondary inductance members each comprising split rings.
(42) 80 5. A device of the character described com- 00prising a vacuum tube having an envelope and base, a-primary inductance member comprising a pair of split rings in inductive relation, and a plurality of secondary inductance mlemfbers each 8e comprising split rings, said latter rings -being arranged in different planes and being of dig erent length to produce a different wave length effect.
(43) 6. In a device of the character described, means for producing multiple wave lengths co »‘- prising a wire Imember, enclosing dielectric means for said heifiber, anld a plurality of separate wire coils of different lengths on said dielectric means and in the field of inductance of said wire men-mber.

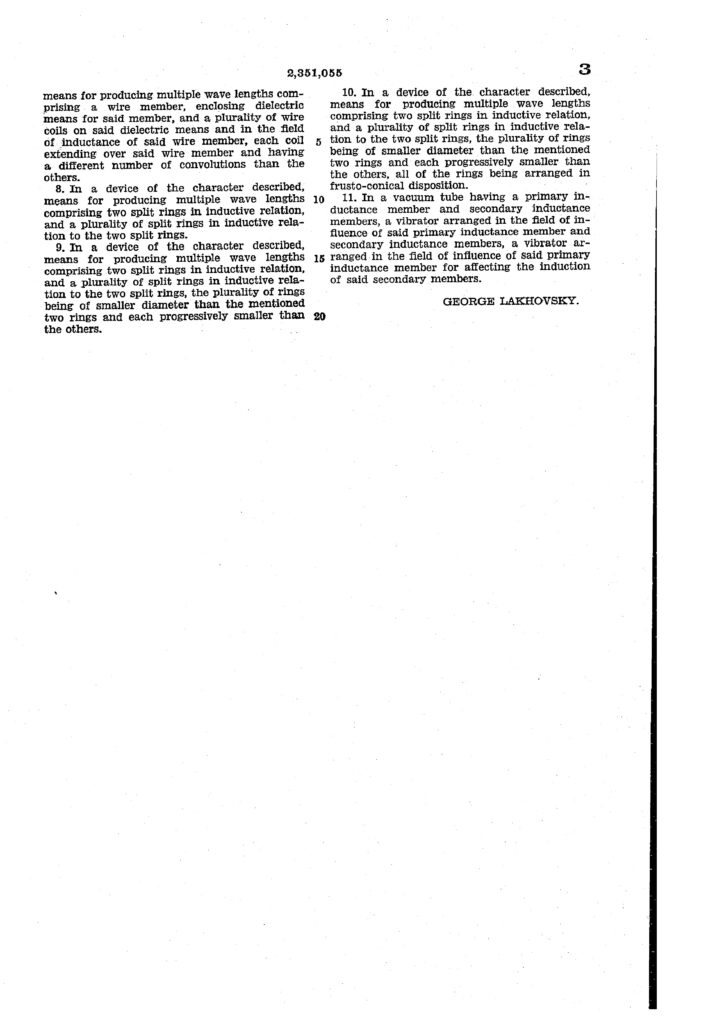

(44) 7. In a.. device of the character ‘described, means for producing multiple wave lengths comprising a wire member, enclosing dielectric means for said member, and a plurality of wire coils on said dielectric means and in the field of =inductance of said wire member, each coil extending over said wire member and having a different number of convolutions than the others.
(45) 8. In a device of the character described, means for producing multiple wave lengths comprising two split rings in inductive relation, and a plurality of split rings in inductive relation to the two split rings.
(46) 9. In a device of the character described, means for producing multiple wave lengths comprising two split rings in inductive relation, and a plurality of split rings in inductive relation to the two split rings, the plurality of rings being of smaller diameter than the mentioned two rings and each progressively smaller than the others.
(47) 10. In a device of the character described, means for producing multiple wave lengths comprising two split rings in inductive relation, and a plurality of split rings in inductive relation to the two split rings, the plurality of rings being of smaller diameter than the mentioned two rings and each progressively smaller than the others, all of the rings being arranged in frusto-conical disposition.
(48) 11. In a vacuum tube having a primary inductance member and secondary inductance members, a vibrator arranged in the field of influence of said primary inductance member and secondary inductance members, a vibrator arranged in the field of influence of said primary inductance member for affecting the induction of said secondary members.
(49) GEORGE LAKHOVSKY.

US Patent & Trademark Office Patent Public Search | Text View
United States Patent Application 2351055
Date of Patent 13 juin 1944 Inventeur(s) LOUISE LAKHOVSKY ANNE-MARIE
Tube pour produire des longueurs d’onde multiples
Inventeurs :
LOUISE LAKHOVSKY ANNE-MARIE (N/A, N/A)
Demandeur :
LOUISE LAKHOVSKY ANNE-MARIE (N/A, US)
Family ID :
23664677
Déposée :
21 novembre 1941
Classification de publication
U.S. Cl. :
USPC
336/170 ; 343/895 ; 315/53 ; 313/256 ; 343/872 ; 315/54 ; 315/40 ; 313/301 ; 336/182 ; 336/174 ; 336/208 ; 313/567 ; 336/92 ; 315/57 ; 336/105 ; 315/34 ; 315/58 ; 343/701
Description
(1) UNITED STATES PATENT OFFICE
(2) 2,351,055
TUBE POUR PRODUIRE DES LONGUEURS D’ONDE MULTIPLES
(3) George Lakhovsky, New York, N. Y. ; Anne-Marie Louise Lakhovsky, administratrice dudit George Lakhovsky, décédé, cessionnaire à Henry S. Blum, Chicago, Ill.
(4) Demande du 21 novembre 1941, Serial No. 420,006 11 revendications. (Cl. 250-33)

Cette invention se rapporte d’une manière générale à des dispositifs électriques excités par des impulsions électriques et plus particulièrement à des moyens de conduction et/ou de production de longueurs d’onde multiples. Cette invention a pour objet principal la fourniture de tels moyens disposés à l’intérieur d’un tube à vide ou d’un tube contenant un gaz rare ou des gaz rares.

(5) Mon travail sur une période de plus de 20 ans m’a conduit à la conviction qu’il existe un grand besoin de moyens de conduction et/ou de production de longueurs d’onde multiples qui peuvent être employés dans de nombreux domaines industriels et médicaux. Un appareil approprié pour produire des ondes de diverses longueurs est décrit dans mon brevet américain n° 1,962,565, daté du 12 juin 1934. Des réalisations de cet appareil ont été utilisées dans le monde entier. En raison du besoin de simplification dans un tel appareil afin qu’il soit pratique et facilement utilisable par des personnes manquant de compétence en matière électrique, j’ai conclu qu’en fournissant une unité qui incorpore des moyens de génération d’oscillations et une autre dans laquelle les longueurs d’onde sont produites, l’appareil peut être plus universellement utilisé dans le traitement de la vie cellulaire en thérapie, dans le vieillissement ou le traitement de liquides et dans d’autres domaines industriels.

(6) La présente invention traite de ces unités, de préférence combinées l’une à l’autre et construites sous forme de dispositif portable et, comme indiqué ci-dessus, a pour objet principal la fourniture d’un dispositif unitaire de production et/ou de conduction de longueurs d’onde multiples sous la forme d’un tube à vide.

(7) La présente invention envisage en outre l’incorporation dans un tel tube de moyens pour faire varier l’effet des longueurs d’onde, ou pour employer sélectivement les moyens à cet effet enfermés dans ou formant partie dudit tube.

(8) Cette invention cherche en outre à fournir un tube du type indiqué incorporant des moyens pour générer des oscillations.

(9) Un autre objet de l’invention est de fournir une seule unité qui contient un générateur d’oscillations, qui produit des ondes de fréquence définie, et en outre des moyens d’inductance permettant chacun

(10) l’émanation de longueurs d’onde de diverses valeurs.

(11) Les caractéristiques structurelles de mon invention forment également une partie essentielle de cette divulgation, les objets et avantages étant atteints dans des structures telles que celles représentées dans le dessin annexé, qui exemplifie l’invention. Le présent mémoire descriptif, basé sur ledit dessin, indique plus clairement les buts et avantages de mon invention.

(12) Dans le dessin :

(13) La Fig. 1 est une vue verticale, partiellement en coupe, partiellement en élévation d’un tube incorporant des caractéristiques de mon invention.

(14) La Fig. 2 est une vue similaire d’une forme alternative de celui-ci.

(15) La Fig. 3 illustre d’une manière similaire une forme modifiée de mon invention.

(16) La Fig. 4 est une vue en coupe fragmentaire d’une modification réalisée conformément à l’invention.

(17) La Fig. 5 est une vue similaire d’une autre modification.

(18) Les Figs. 6 et 7 sont des vues en coupe illustrant des types de fils utilisés dans l’une ou l’autre des formes de mon invention telles que représentées dans les Figs. 1, 2 et 3.

(19) La Fig. 8 est une vue partiellement en coupe, partiellement en élévation illustrant un tube incorporant une pluralité de grilles et des moyens de capacité sélectifs pour faire varier les effets desdites grilles.

(20) La Fig. 9 est une vue similaire d’un tube, tel que représenté dans les Figs. 1 ou 2 et incorporant des moyens oscillants ou vibrants.

(21) Dans cette forme de mon invention représentée à la Fig. 1, il est prévu une enveloppe scellée de préférence transparente 10 en verre ou matériau similaire fixée de la manière habituelle à une douille à vis ou Edison 11.

(22) Cette dernière est conventionnellement pourvue d’une borne de coque 12 et d’une borne centrale 13. Le support ou scellement 14 du tube sert à maintenir des fils tels que 15 et 16 qui se connectent aux bornes 12 et 13.

(23) Connecté aux fils 15 et 16 se trouve un élément d’inductance primaire sous la forme d’une bobine lâche 17 qui peut être disposée axialement par rapport à l’enveloppe 10, comme représenté. L’extrémité supérieure dudit élément 17 forme une bobine étroitement enroulée 18 qui sert à rayonner les longueurs d’onde induites les plus fortes.

(24) Entourant l’élément d’inductance primaire 17, sont disposées une pluralité de bobines de fil séparées, chacune étant de longueur et de capacité différentes. Ainsi, je fournis une bobine 19 ayant la plus grande capacité et des bobines successives 20, 21, 22, 23, 24 et 25, chacune ayant une capacité inférieure à celle de la bobine précédente. Ces bobines 19 à 25 forment des moyens d’inductance secondaires permettant chacun l’émanation d’une longueur d’onde de magnitude et de valeur différentes de l’autre.

(25) Je peux supporter les bobines secondaires de plusieurs façons. Comme représenté, je préfère fournir un élément diélectrique tel qu’un manchon de verre 26 entourant l’élément de fil d’inductance primaire 17 et monter les bobines secondaires 19 à 25 sur la surface extérieure dudit manchon, laissant la bobine 18 exposée à son sommet. Afin de supporter et de centrer efficacement le manchon de verre 26, je fournis des rondelles d’espacement 27 et 28 en mica ou similaire, en haut et en bas, et je fournis une pièce transversale de support 29 sur la portion inférieure du fil 17.

(26) Le tube décrit ci-dessus peut être employé comme indiqué pour le traitement de structures cellulaires en le connectant à l’un quelconque des anneaux dans le champ électrostatique de haute fréquence, tel que représenté dans ledit brevet américain n° 1,962,565, chacune des bobines 18 à 25 produisant par induction une longueur d’onde différente, comme on peut le comprendre.

(27) Dans la forme de mon invention représentée à la Fig. 2, l’enveloppe 10a est de forme quelque peu différente, et le fil 17a est droit au lieu d’être disposé en bobine ouverte. À d’autres égards, la structure suit celle décrite en référence à la Fig. 1.

(28) Comme représenté à la Fig. 3, on peut disposer une pluralité d’anneaux ouverts 30, 31, 32, 33, 34, 35, 36, 37, 38, 39 et 40 sous forme frusto-conique, par exemple, avec le plus grand desdits anneaux en haut et le plus petit adjacent au bas. J’ai représenté lesdits anneaux comme supportés, par exemple, par des montants de verre 41 et 42, lesdits montants étant supportés sur le scellement 14b, comme par une bande 43. Je fournis des extensions pour les fils de borne 15a et 16a et je connecte lesdites extensions 44 et 45, à l’anneau supérieur 30 et à l’anneau immédiatement inférieur 31, respectivement.

(29) Les anneaux 30 et 31 peuvent devenir les éléments d’inductance primaires, tandis que les anneaux restants constituent les éléments d’inductance secondaires comme indiqué précédemment. Un courant électrique conduit aux anneaux 30, 31 convenablement espacés provoquera l’apparition d’une étincelle 46 entre les anneaux 30 et 31 fournissant des oscillations émanant de décharges électriques entre eux et provoquant le rayonnement d’ondes de diverses longueurs à l’intérieur de l’enveloppe 10b et affectant les anneaux restants.

(30) Dans les Figs. 1 et 2, j’ai représenté les bobines secondaires comme formées de fils ayant une section transversale uniforme. La Fig. 4 illustre comment de tels fils peuvent être rendus progressivement plus petits dans les bobines successives 19c, 20c et 21c, etc. De même, j’ai représenté les anneaux de la Fig. 3 rendus progressivement plus petits à la Fig. 5, lesdits anneaux étant désignés par les numéros 30d, 31d, 32d, 33d, 34d et 35d, etc. De telles manières diverses, l’effet de production de longueurs d’onde des bobines ou anneaux secondaires peut être obtenu.

(31) Les bobines ou anneaux secondaires peuvent être en fil rond ou quelque peu aplati comme représenté à la Fig. 6 ou tubulaire comme à la Fig. 7, offrant une encore plus grande flexibilité de conception.

(32) Les dispositifs des Figs. 1 et 2 décrits ci-dessus peuvent être incorporés dans le système représenté dans ledit brevet américain en connectant l’un des anneaux a, b, c, d, e ou f avec la douille 11 de la Fig. 1, puisque l’une ou l’autre des bornes 15, 16 est en contact avec l’élément d’inductance primaire 17. À cette fin, un conducteur (non représenté) connecte un tel anneau avec ladite douille ou prise.

(33) À la Fig. 8, j’ai représenté une modification de l’invention qui comprend un tube à vide 50 contenant une plaque 51 et une pluralité de grilles produisant des longueurs d’onde différentes 52, 53 et 54. Je connecte chaque grille avec un dispositif de capacité variable, tel que 55, 56 et 57 portés par ledit tube 50 et de préférence par son support de base 63, de sorte que les grilles peuvent être sélectivement connectées dans un circuit de fonctionnement (non représenté) au moyen des broches respectives 58, 59 et 60, et de la broche de plaque 61. Des moyens de chauffage ou d’excitation autres peuvent être incorporés dans le tube d’une manière bien connue. Ce tube combiné 50 est conçu pour remplacer une pluralité de tubes connus fonctionnant chacun avec un effet de longueur d’onde différent et variable, une simple manipulation extérieure audit support de base provoque le changement des capacités 55, 56 et 57 et la mise en circuit d’une ou plusieurs des grilles 52, 53 et 54.

(34) L’effet de l’étincelle tel que produit dans la forme de l’invention représentée à la Fig. 3 peut être encore utilisé à la Fig. 9 dans laquelle j’incorpore également un vibrateur 62 qui produit des oscillations électriques par une étincelle générée de manière intermittente entre l’extrémité de l’élément d’inductance primaire 17d et l’armature du vibrateur 64. À d’autres égards, la structure suit celle de la Fig. 1.

(35) On peut noter que tout type de moyens de production d’étincelles ou de génération d’oscillations peut être substitué au vibrateur représenté. Les tubes représentés aux Figs. 3 et 9 peuvent être utilisés de la manière décrite pour la Fig. 1 en connectant une borne de la base comme indiqué pour produire un effet d’induction. Ces tubes peuvent également être connectés entre les deux bornes avec un potentiel approprié pour obtenir l’effet d’étincelle.

(36) De ce qui précède, on peut voir que j’ai fourni des tubes sous diverses formes dans le but de générer et de conduire des longueurs d’onde multiples. D’autres formes de l’invention peuvent être produites dans l’esprit et la portée de l’invention telle que revendiquée.

(37) Ayant ainsi décrit mon invention, ce que je revendique comme nouveau et désire être protégé par lettres patentes, est :

(38) 1. Un dispositif du caractère décrit comprenant un tube à vide ayant une enveloppe et une base, des moyens d’inductance primaire, et une pluralité de moyens d’inductance secondaires séparés de longueur différente pour rayonner des ondes de diverses longueurs s’étendant au-dessus desdits moyens d’inductance primaire, tous lesdits moyens d’inductance étant disposés à l’intérieur de ladite enveloppe.

(39) 2. Un dispositif du caractère décrit comprenant un tube à vide ayant une enveloppe et une base, un élément d’inductance primaire disposé axialement dans ladite enveloppe, et une pluralité d’éléments d’inductance secondaires espacés et indépendants les uns des autres, chaque élément entourant une portion respective dudit élément d’inductance primaire et dans le champ d’influence de celui-ci.

(40) 3. Un dispositif du caractère décrit comprenant un tube à vide ayant une enveloppe et une base, un élément d’inductance primaire disposé axialement dans ladite enveloppe, et une pluralité d’éléments d’inductance secondaires entourant chacun l’élément d’inductance primaire et dans le champ d’influence de celui-ci, chacun desdits éléments d’inductance secondaires ayant un effet de longueur d’onde différent des autres.

(41) 4. Un dispositif du caractère décrit comprenant un tube à vide ayant une enveloppe et une base, un élément d’inductance primaire comprenant une paire d’anneaux fendus en relation inductive, et une pluralité d’éléments d’inductance secondaires comprenant chacun des anneaux fendus.

(42) 5. Un dispositif du caractère décrit comprenant un tube à vide ayant une enveloppe et une base, un élément d’inductance primaire comprenant une paire d’anneaux fendus en relation inductive, et une pluralité d’éléments d’inductance secondaires comprenant chacun des anneaux fendus, lesdits derniers anneaux étant disposés dans des plans différents et étant de longueur différente pour produire un effet de longueur d’onde différent.

(43) 6. Dans un dispositif du caractère décrit, des moyens pour produire des longueurs d’onde multiples comprenant un élément de fil, des moyens diélectriques d’enceinte pour ledit élément, et une pluralité de bobines de fil séparées de longueurs différentes sur lesdits moyens diélectriques et dans le champ d’inductance dudit élément de fil.

(44) 7. Dans un dispositif du caractère décrit, des moyens pour produire des longueurs d’onde multiples comprenant un élément de fil, des moyens diélectriques d’enceinte pour ledit élément, et une pluralité de bobines de fil sur lesdits moyens diélectriques et dans le champ d’inductance dudit élément de fil, chaque bobine s’étendant sur ledit élément de fil et ayant un nombre de spires différent des autres.

(45) 8. Dans un dispositif du caractère décrit, des moyens pour produire des longueurs d’onde multiples comprenant deux anneaux fendus en relation inductive, et une pluralité d’anneaux fendus en relation inductive avec les deux anneaux fendus.

(46) 9. Dans un dispositif du caractère décrit, des moyens pour produire des longueurs d’onde multiples comprenant deux anneaux fendus en relation inductive, et une pluralité d’anneaux fendus en relation inductive avec les deux anneaux fendus, la pluralité d’anneaux étant de diamètre plus petit que les deux anneaux mentionnés et chacun progressivement plus petit que les autres.

(47) 10. Dans un dispositif du caractère décrit, des moyens pour produire des longueurs d’onde multiples comprenant deux anneaux fendus en relation inductive, et une pluralité d’anneaux fendus en relation inductive avec les deux anneaux fendus, la pluralité d’anneaux étant de diamètre plus petit que les deux anneaux mentionnés et chacun progressivement plus petit que les autres, tous les anneaux étant disposés en disposition frusto-conique.

(48) 11. Dans un tube à vide ayant un élément d’inductance primaire et des éléments d’inductance secondaires, un vibrateur disposé dans le champ d’influence dudit élément d’inductance primaire et des éléments d’inductance secondaires, un vibrateur disposé dans le champ d’influence dudit élément d’inductance primaire pour affecter l’induction desdits éléments secondaires.

(49) GEORGE LAKHOVSKY.

(Ce texte a été traduit sans révision)
